产品概述
水电站用接力器及喷嘴是机组调速系统、主阀控制系统及冲击式机组流量调节系统中的关键执行元件。导叶接力器和球阀接力器主要用于导叶开度控制、主阀启闭与安全联锁；喷嘴则是冲击式机组的重要组成部分，作为液压控制执行元件，直接参与射流调节和机组负荷响应。
传统喷嘴多采用机械反馈结构，现代冲击式机组喷嘴设计则逐步升级为电子反馈形式，可与位移检测元件、比例/伺服控制系统组成闭环伺服控制，为电站全自动化运行、远程调节及更高精度的动态控制提供基础。
我们可按项目需求定制：结构型式（直缸外摆 / 直缸内摆等）、系统压力、缸径 / 杆径 / 行程、压紧行程、安装连接方式、锁锭装置、位移传感器 / 行程开关 / 电子反馈元件，以及是否需要比例 / 伺服控制接口对接。
典型应用
覆盖水轮机导叶调节、主阀控制与冲击式机组喷嘴调节系统。
导叶调速系统
用于导叶开度调节与机组负荷动态响应。
球阀主阀控制
适用于球阀启闭、锁定及联锁保护动作。
冲击式机组喷嘴调节
作为液压控制执行元件参与喷流控制与负荷调节。
老机组自动化改造
从机械反馈升级到电子反馈与闭环控制。
应用实例
采用完整展示方式，避免设备图片在网页中被裁切不全。

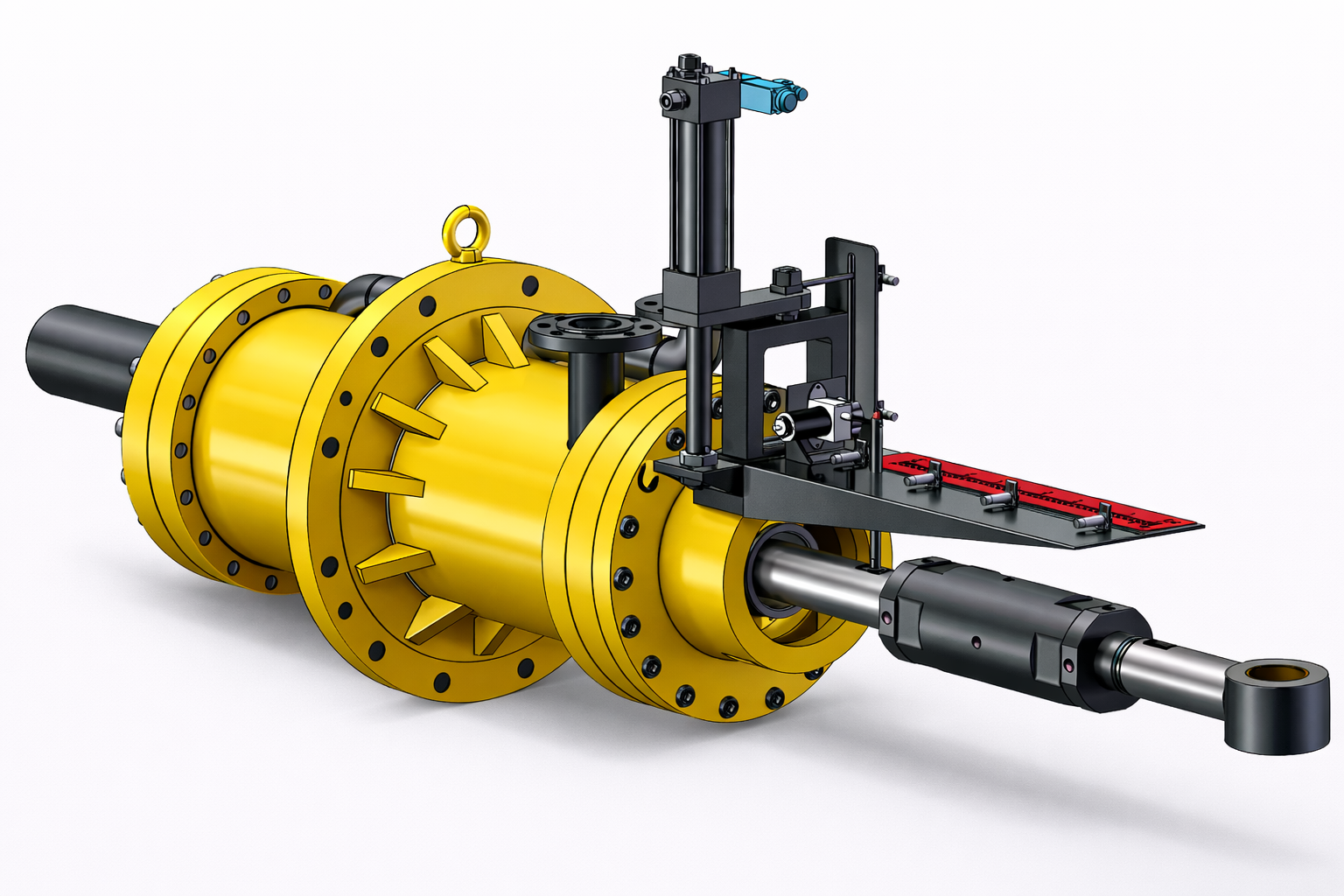

案例 1｜带锁锭装置导叶接力器
项目特征：内摆式双出杆结构，配套液压锁锭方案
项目实施：古田溪四级电站二号机组
案例 2｜伺服控制同步导叶接力器
项目特征：外摆式镜像安装伺服同步方案
项目实施：出口中美洲epstar水电站

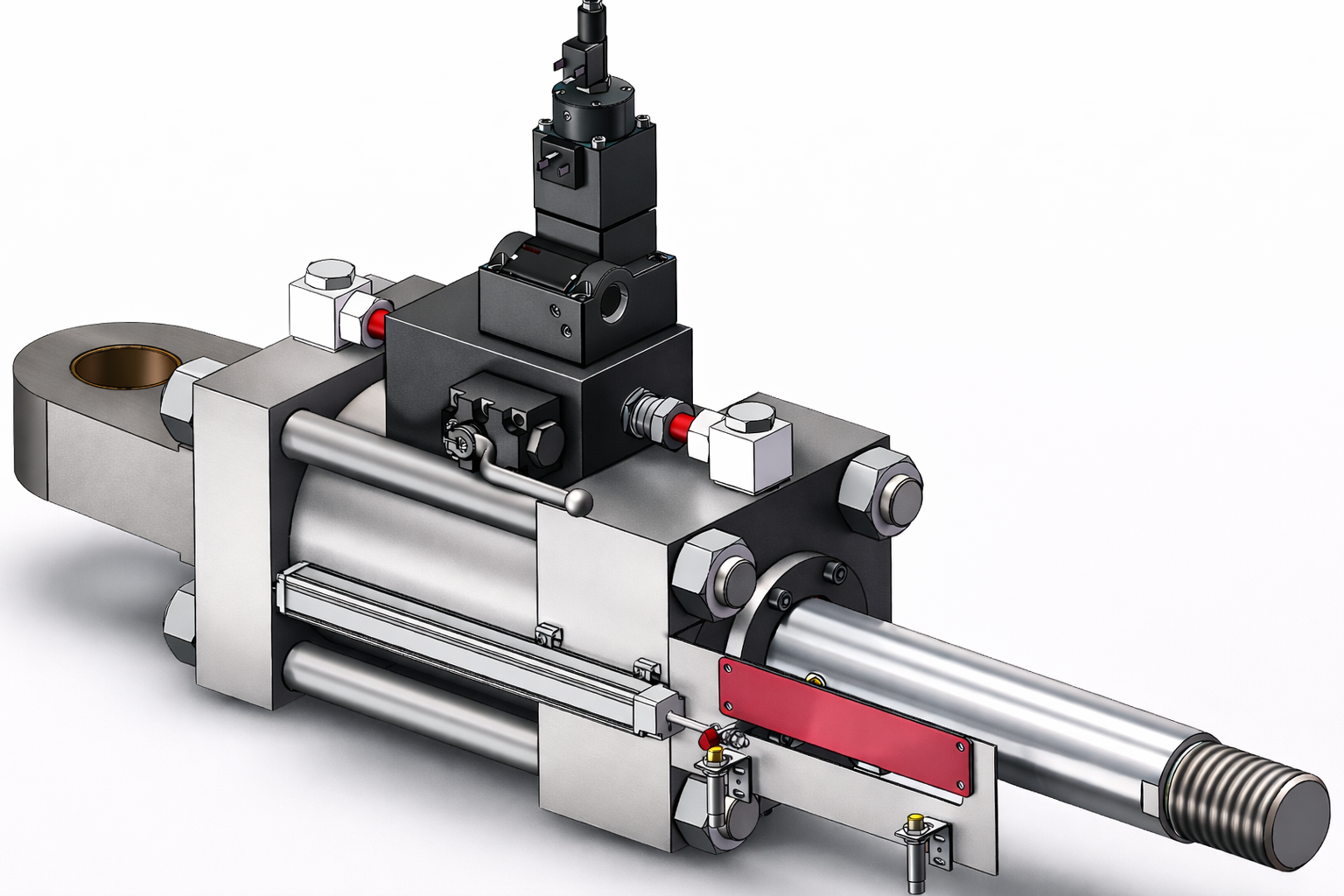

案例 3｜球阀用液压接力器
项目特征：缸径φ800，高可靠性设计
项目实施：黑麋峰抽蓄电站

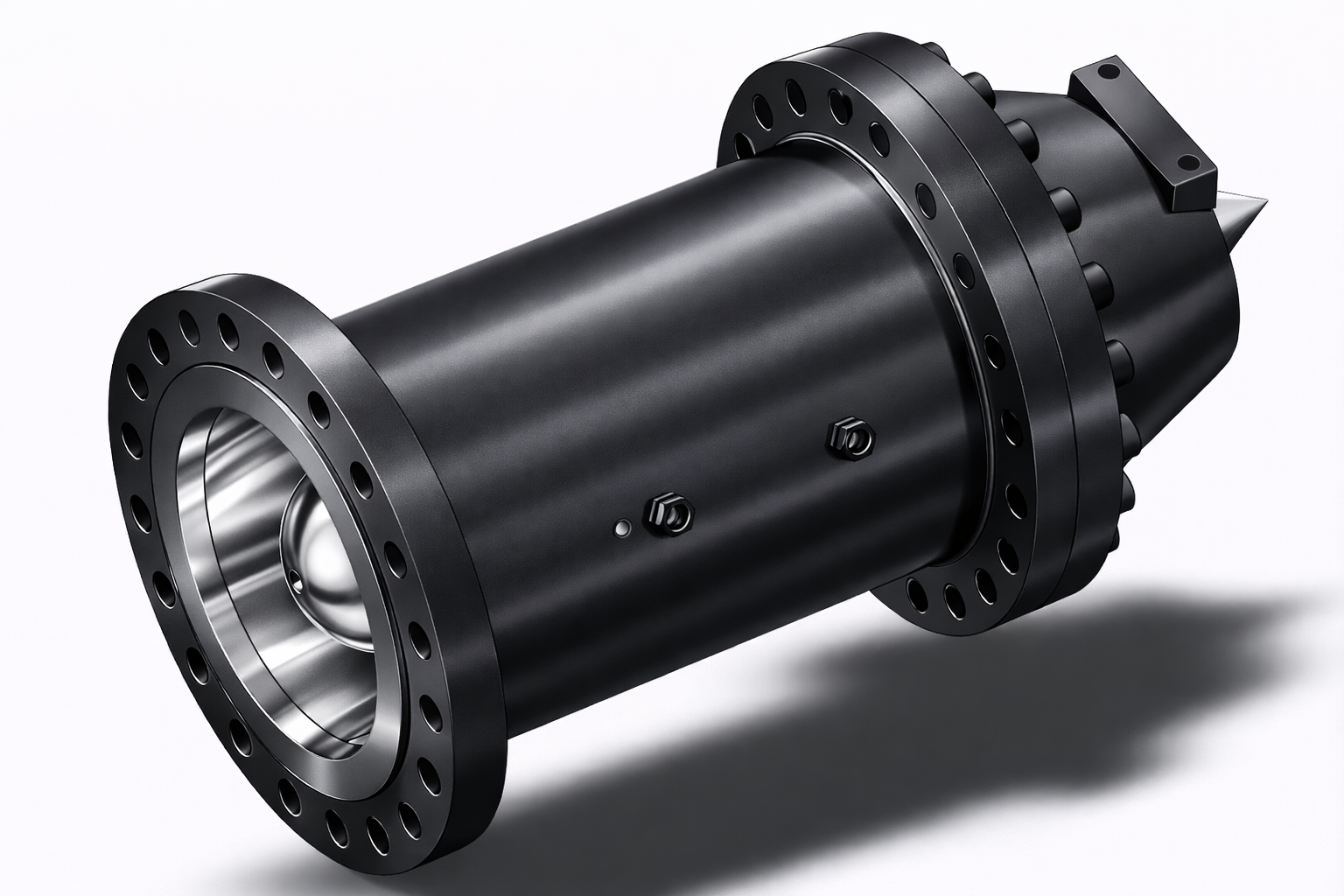

案例 4｜冲击式机组用喷嘴
项目特征：喷嘴改造，机械反馈改电子反馈方案
项目实施：白水河电站
项目概况
- 覆盖导叶接力器、球阀接力器及冲击式机组喷嘴等水电执行元件
- 支持新建电站项目配套，也支持老机组从机械反馈升级为电子反馈的自动化改造
- 可根据机组类型、安装边界、系统压力、动作要求与控制目标进行项目化定制
- 可选锁锭装置、位移传感器、行程开关、电子反馈元件及比例 / 伺服控制接口
技术规格（参考）
均为定制产品，最终以方案确认与图纸为准。
| 项目 | 范围 / 说明 |
|---|---|
| 产品类型 | 导叶接力器 / 球阀接力器 / 冲击式机组喷嘴 |
| 工作压力 | 2 MPa – 21 MPa（按系统匹配） |
| 缸径 | Ø80 – Ø1000 mm（按项目匹配） |
| 结构型式 | 直缸外摆 / 直缸内摆 / 喷嘴执行机构（按项目） |
| 锁锭装置 | 可选：液压闸板式 / 其它方案（按需求） |
| 反馈方式 | 机械反馈 / 电子反馈 / 位移检测元件接口 |
| 自动化元件 | 位移传感器 / 行程开关 / 预留接口 |
| 控制集成 | 支持比例 / 伺服控制对接，可组成闭环控制系统 |
快速报价建议（写在询价里更快）
- 项目类型：导叶接力器、球阀接力器或冲击式机组喷嘴
- 系统压力、缸径、杆径、行程、压紧行程及安装连接方式
- 是否需要锁锭装置、位移反馈、电子反馈或自动化接口
- 机组类型、环境条件及是否需要比例 / 伺服闭环控制
交付清单（可选项以合同 / 项目为准）
技术与质量文件
- 确认图纸、外形接口图或安装示意
- 出厂检验记录、压力试验或动作试验记录
- 关键配置说明、铭牌信息及装箱清单
可选服务
- 项目配套选型建议与结构接口确认
- 电子反馈、自动化元件及控制接口协同
- 老机组自动化升级与现场技术支持
相关解决方案
可与液压系统、阀门执行器和技改服务一起配套选型。
联系我们
给出机组类型、系统压力和控制要求，我们可以更快给出建议与反馈。
