典型应用
覆盖管线阀门控制、安全联锁与工业流体系统执行场景。
油气输送与管线阀门
用于球阀、旋塞阀等关键阀门的启闭与联锁控制。
化工与工业装置
适配蝶阀、切断阀及危险介质工况的远程控制需求。
安全联锁与ESD系统
支持紧急切断、蓄能保压、故障位控制与阀位反馈。
结构类型与应用说明
可根据阀门形式、扭矩需求、安装空间与控制方式选择适合的执行器结构。

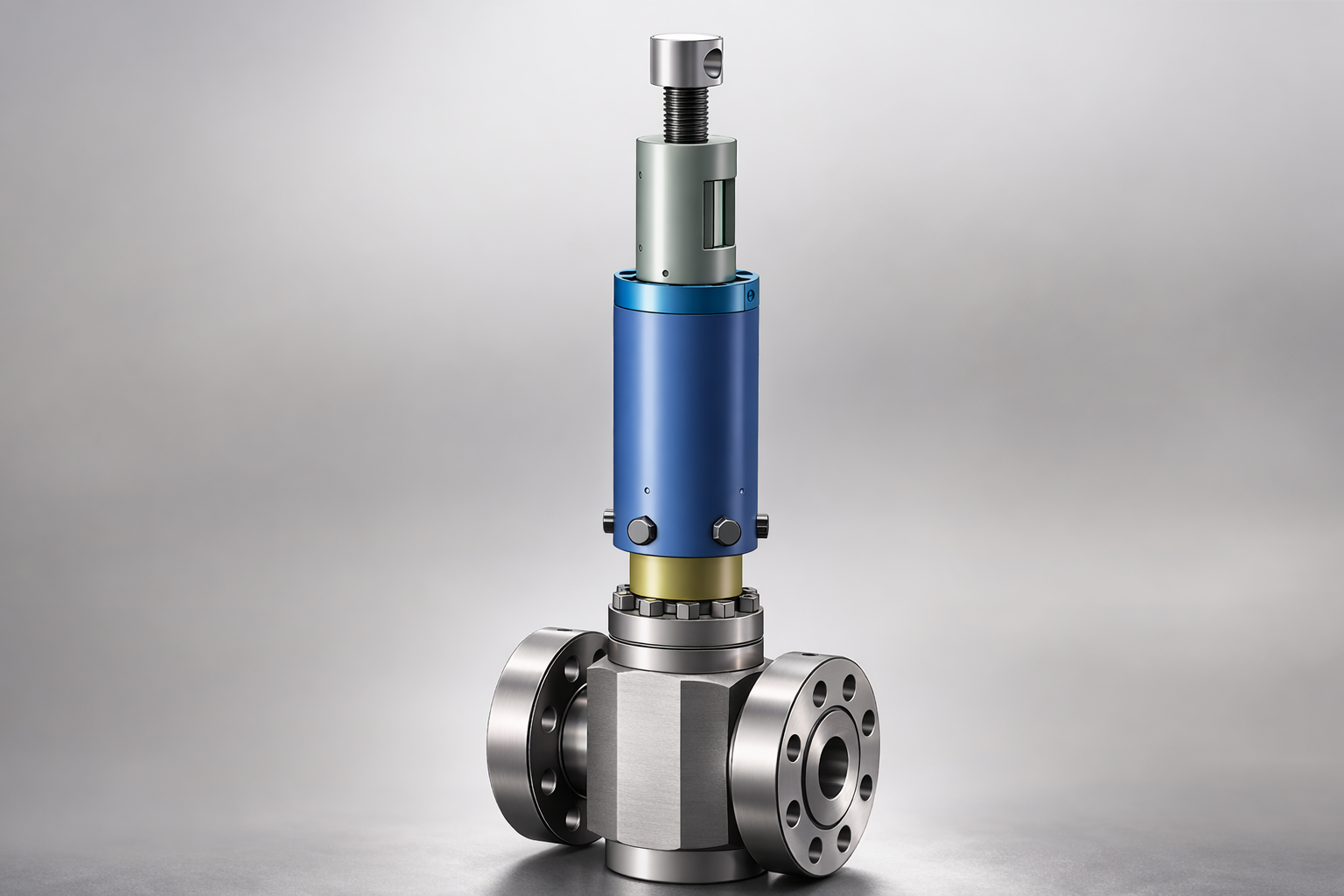

直缸型（直行程）
适配直行程阀门或连杆传动机构，输出推力/拉力，便于按行程与载荷工况进行匹配。

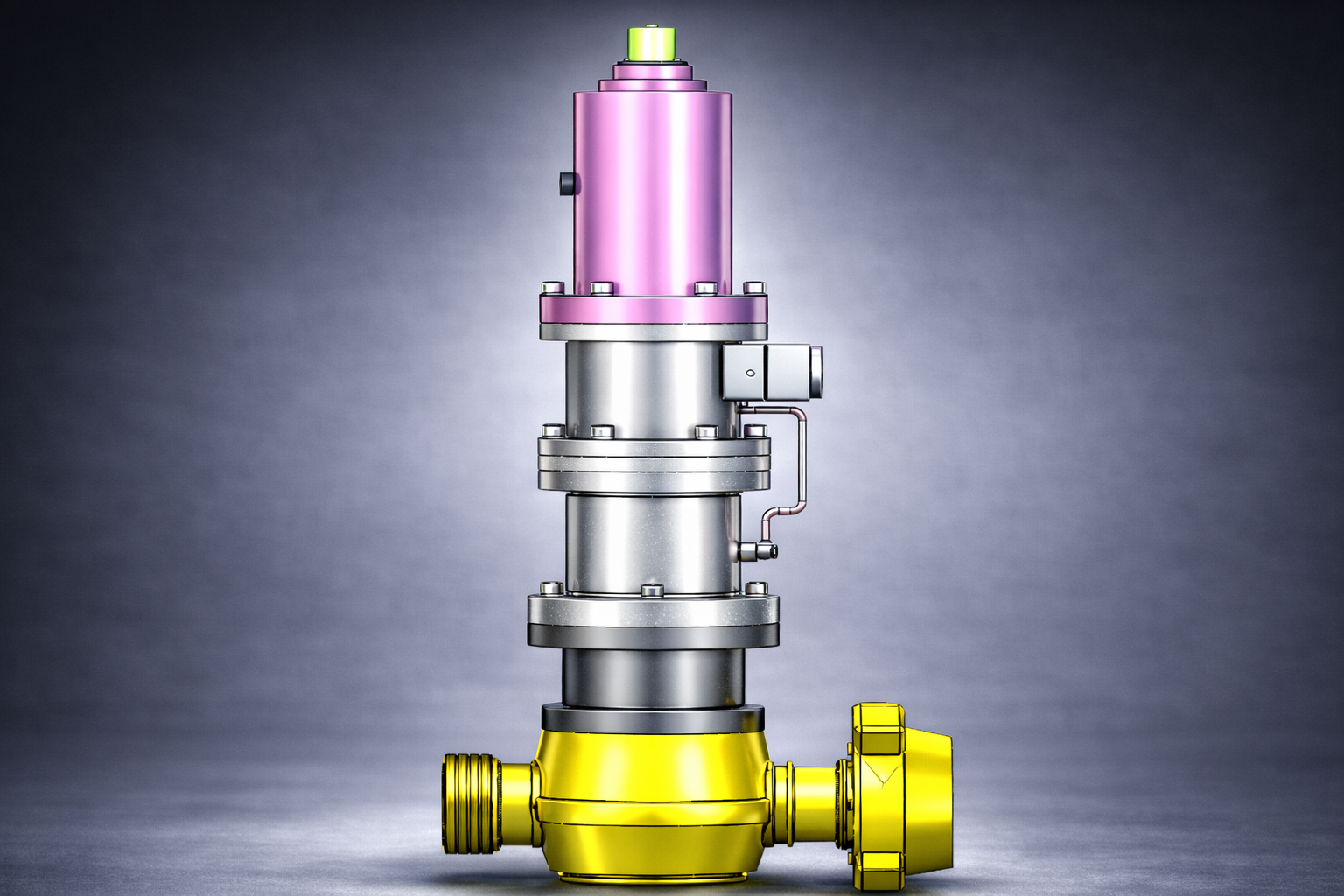

螺旋型（螺旋摆动）
适用于四分之一回转阀门，输出扭矩范围大，传动平稳，常用于球阀及旋塞阀。

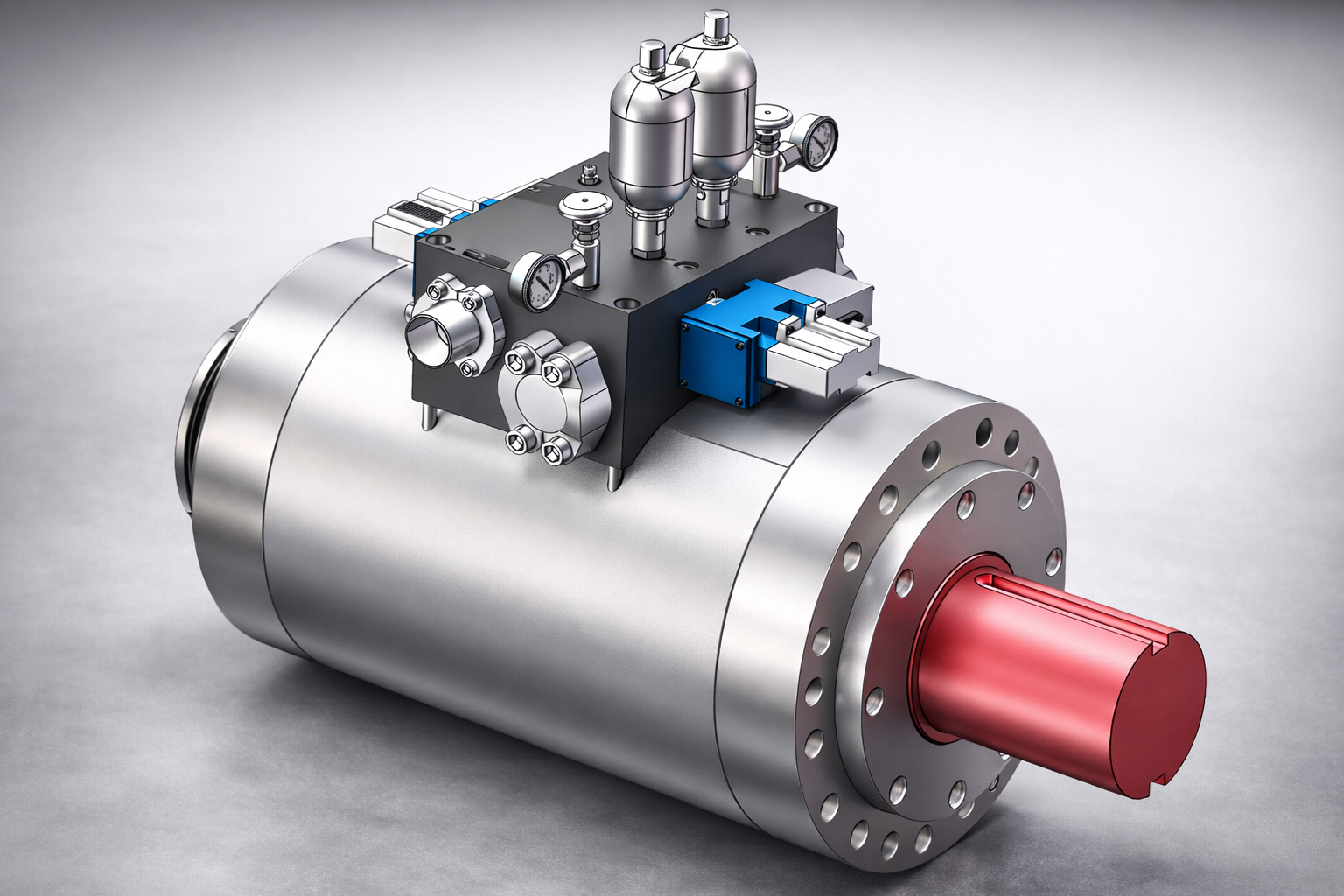

摆动型（叶片摆动）
结构紧凑、安装空间友好，适合部分回转阀门或空间受限场合的启闭执行需求。
项目选型关注点
- 阀门类型、口径、压差、启闭时间与现场供油条件
- 是否要求 ESD、蓄能保压、故障位控制或联锁逻辑
- 阀位反馈形式、开关信号、远传方式及控制电气接口
- 防爆、防腐、低温、海工等特殊环境及认证要求
技术规格（参考）
扭矩/推力以阀门口径、压差、启闭时间、供油条件等计算匹配，最终以方案确认与图纸为准。
| 项目 | 范围 / 说明 |
|---|---|
| 执行器类型 | 直缸（直行程）/ 螺旋（螺旋摆动）/ 摆动（叶片摆动） |
| 输出形式 | 推/拉力（直缸）或扭矩（螺旋/摆动） |
| 角度 / 行程 | 0–90° 常见（可定制）/ 行程按需求定制 |
| 额定压力 | 按液压站与系统供油条件设定（常见 10–21 MPa） |
| 控制方式 | 手动 / 电液 / 气液 / 就地 + 远程控制 |
| 功能选配 | ESD紧急切断、保压、蓄能器、限位、阀位反馈、锁紧等 |
| 环境适应 | 防腐 / 防爆 / 低温 / 海工等工况定制 |
| 接口与联锁 | 支持限位开关、远传反馈、现场总线及联锁控制逻辑集成 |
快速报价建议（写在询价里更快）
- 阀门类型、口径、压差、启闭时间与现场供油压力
- 需要推力还是扭矩、回转角度或直线行程要求
- 是否需要 ESD、蓄能保压、故障位或联锁信号
- 安装空间、控制方式、防爆/防腐/低温等特殊要求
交付清单（可选项以合同/项目为准）
随货文件
- 外形图、安装接口图或确认图纸
- 出厂检验记录与动作测试记录
- 铭牌信息、装箱清单及关键配置说明
可选服务
- 阀门扭矩/推力校核与选型建议
- ESD、蓄能器与联锁控制方案配套
- 现场改造、调试支持与项目化协同
相关解决方案
适合配套液压系统、控制单元与现场服务协同选型。
