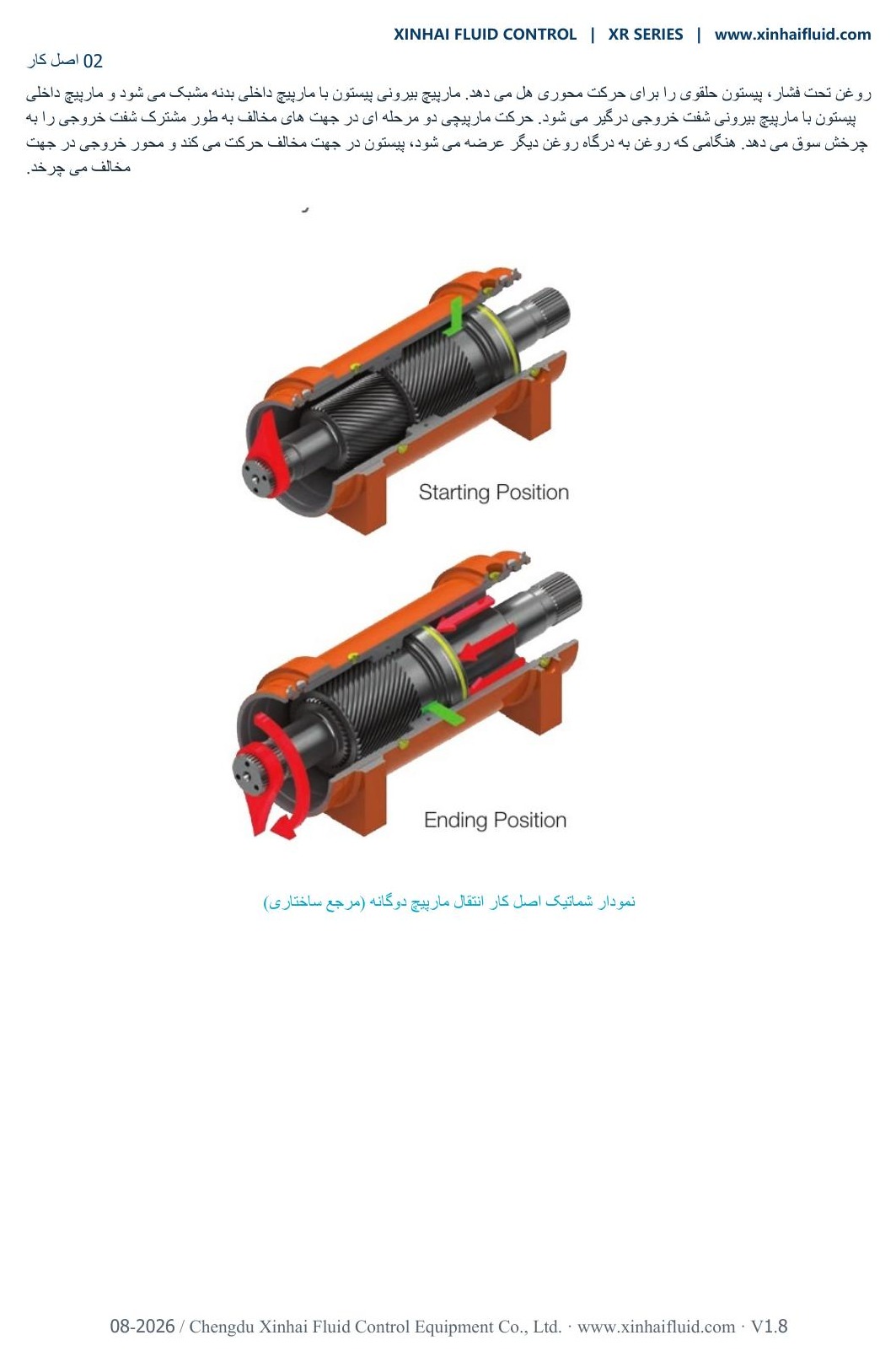

انتقال دو مارپیچ، حرکت پیستون را به چرخش شفت تبدیل می کند، ترکیبی از محرک چرخشی، پشتیبانی بار و نگه داشتن دریچه ها، نمایه سازی، کج شدن، بستن و چرخش سنگین.

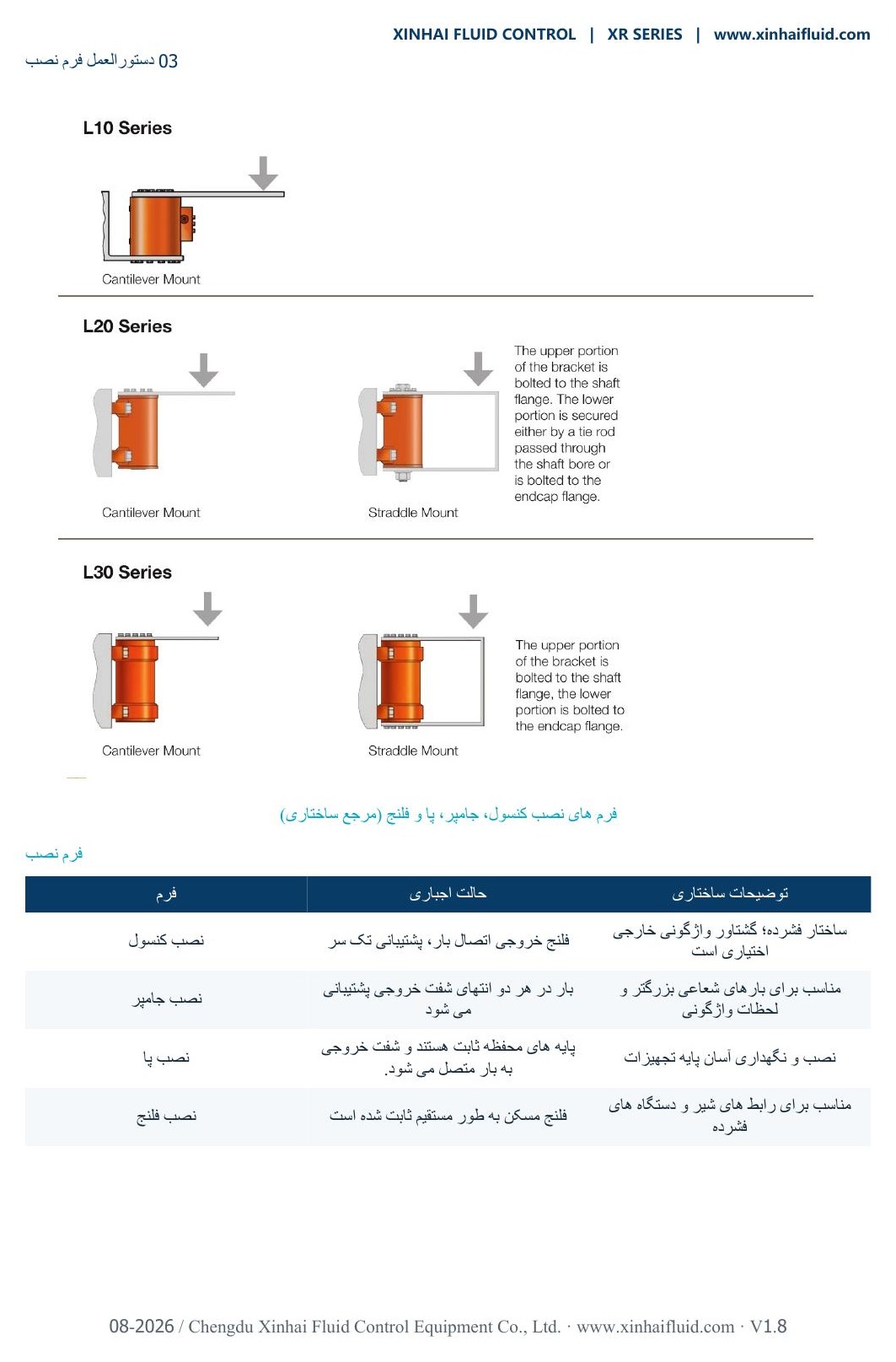

نصب فلنج جلو یا عقب برای سوپاپ ها، شاخص سازی و مکانیسم های چرخشی فشرده.
طراحی با پشتیبانی از پا برای کج کردن، بستن و تجهیزات نصب شده روی پایه.
نصب فلنج یا پا برای شیرهای بزرگ، تجهیزات معدنی و متالورژی و چرخش سنگین.
| سری | محدوده مدل | نصب | چرخش استاندارد | گشتاور محرک، kN·m | برنامه های کاربردی معمولی |
|---|---|---|---|---|---|
| XRF | XRF02-XRF28 | فلنج جلو / عقب | 180 درجه؛ مدل های انتخابی 360 درجه | 0.192-2.825 | سوپاپ ها، نمایه سازی، چرخش فشرده |
| XRT | XRT05-XRT44 | پایه پا | 180° | 0.509-4.407 | کج کردن، بستن، پشتیبانی سنگین |
| XRH | XRH19-XRH429 | پایه فلنج یا پا | 180 درجه؛ مدل های انتخابی 360 درجه | 1.921-42.94 | دریچه های بزرگ، معدن / متالورژی و چرخش سنگین |
گشتاور محرک تقریباً با فشار دیفرانسیل پورت A/B متفاوت است. بارهای گشتاور، شعاعی، محوری و واژگونی باید به عنوان بار ترکیبی ارزیابی شوند.
قفل های هیدرولیک موقعیت خود را حفظ می کنند. شیرهای تعادل دو طرفه بارهای بیش از حد و خطرات کاهش فشار را کنترل می کنند.
نشانگرهای مکانیکی، سوئیچ های مجاورت یا حد و سنسورهای موقعیت را می توان با بلوک های سوپاپ و کنترل سرعت ادغام کرد.
گشتاور در حال اجرا، شکست و حداکثر گشتاور؛ چرخش، زمان سفر، فشار، جریان، بارهای ترکیبی، رابط های فلنج و خروجی.
شامل هر سه سری، جابجایی، وزن، ابعاد، کدهای مدل، نصب، راه اندازی، تعمیر و نگهداری و داده های سفارش است.
