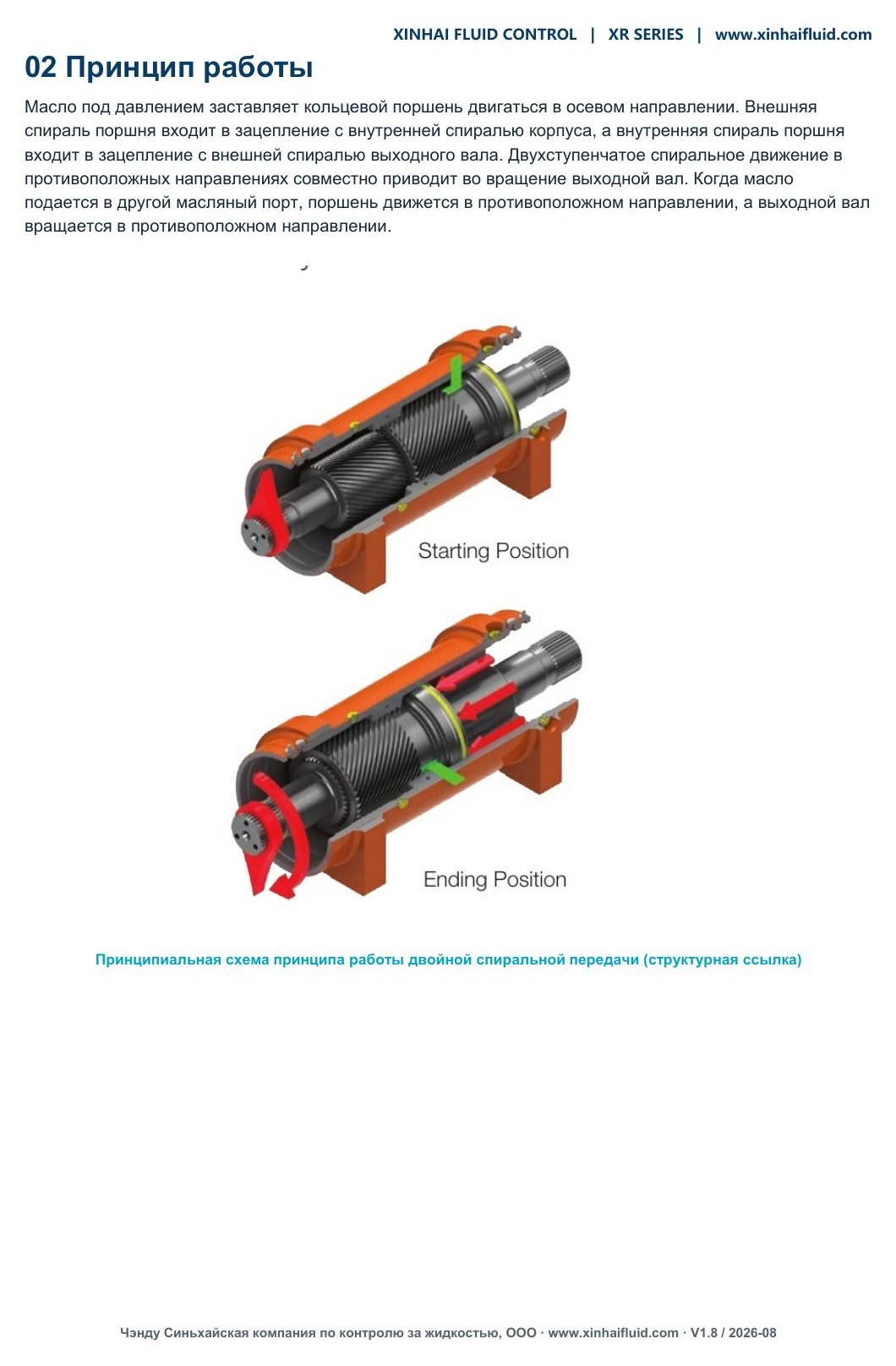

Двойная спиральная трансмиссия преобразует движение поршня во вращение вала, сочетая привод вращения, поддержку нагрузки и удержание клапанов, индексацию, наклон, зажим и вращение в тяжелых условиях.

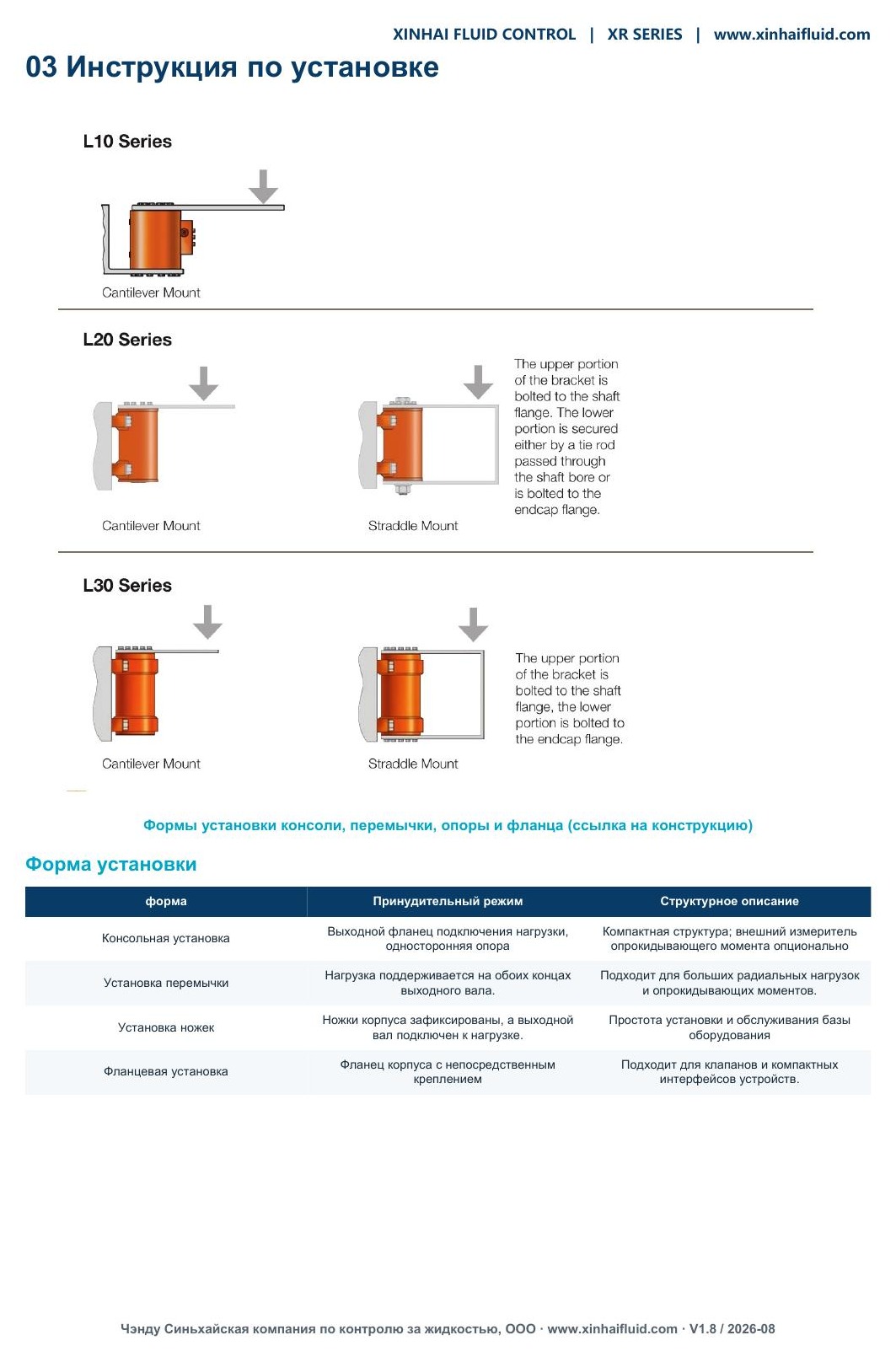

Передний или задний фланцевый монтаж для клапанов, индексных и компактных поворотных механизмов.
Конструкция с опорой на ножки для наклона, зажима и оборудования, монтируемого на основании.
Крепление на фланце или лапе для крупных клапанов, горнодобывающего и металлургического оборудования, а также для вращения в тяжелых условиях.
| Ряд | Модельный ряд | Монтаж | Стандартное вращение | Приводной момент, кН·м | Типичные применения |
|---|---|---|---|---|---|
| XRF | XRF02-XRF28 | Передний/задний фланец | 180°; выбранные модели 360° | 0.192-2.825 | Клапаны, индексация, компактное вращение |
| XRT | XRT05-XRT44 | Крепление для ног | 180° | 0.509-4.407 | Наклон, зажим, опора для тяжелых условий эксплуатации |
| XRH | XRH19-XRH429 | Фланцевое или ножное крепление | 180°; выбранные модели 360° | 1.921-42.94 | Крупногабаритная арматура, горнодобывающая/металлургическая промышленность и тяжелая ротация |
Крутящий момент привода варьируется примерно в зависимости от фактического перепада давления в портах A/B. Крутящие, радиальные, осевые и опрокидывающие нагрузки следует оценивать как комбинированный вариант нагрузки.
Гидравлические замки удерживают положение; двунаправленные уравновешивающие клапаны контролируют перегрузки и риски потери давления.
Механические индикаторы, бесконтактные или концевые выключатели и датчики положения могут быть интегрированы с блоками клапанов и регуляторами скорости.
Ход, трогание и пиковый крутящий момент; вращение, время перемещения, давление, расход, комбинированные нагрузки, фланцевые и выходные интерфейсы.
Включает все три серии, рабочий объем, вес, размеры, коды моделей, данные по установке, вводу в эксплуатацию, техническому обслуживанию и заказу.
