Сервогидравлические приводы XSA | Синхайский контроль жидкости

Низко- и высокочастотные
сервогидравлические приводы

Разработан специально для нагружения конструкций, усталостных испытаний, моделирования вибрации и высокопроизводительного управления движением, при этом сила, ход, скорость, частота, обратная связь, клапан и монтаж выбраны как одна система.

Две серии для различных динамических задач

Частоту необходимо определять вместе с амплитудой, нагрузкой, движущейся массой, клапаном, гидравлическим питанием и погрешностью управления.

Низкочастотная серия XSA-LF

Статическая, квазистатическая, низкочастотная циклическая и длинноходовая нагрузка для более высоких силовых и выносливых нагрузок.

Ниже 20 Гц10-1000 кН50-500 ммОдинарный/двойной стержень

Высокочастотная серия XSA-HF

Многоцикловая усталость, модальное возбуждение, моделирование вибрации и воспроизведение высокоскоростного движения с помощью двойных стержней с низким коэффициентом трения, клапанов с закрытой связью и обратной связи с высокой скоростью отклика.

Проектное решение 20–100 Гц5-250 кН10-150 ммГидростатический подшипник с низким коэффициентом трения

Исходные данные для выбора

5-1000 кНКомбинированный диапазон сил

10-500 ммОбщий диапазон хода

21/28 МПаТипичное давление питания

Цикл силы/положенияОбратная связь по проекту и управление клапанами

Ряд	Конфигурация	Сила, кН	Общий ход мм	Типичная обязанность
LF	XSA-LF10/25/50	10/25/50	50-250	Усталость компонентов, легкие конструкции, автомобильные детали
LF	XSA-LF100/250	100/250	100-500	Оси, подвеска, тяжелые конструкции
LF	XSA-LF500/1000	500/1000	100-500	Крупногабаритные конструкции и испытания под высокой нагрузкой
HF	XSA-HF05/10/25	5/10/25	10-100	Материалы, втулки, соединения и структурная усталость
HF	XSA-HF50/100/250	50/100/250	20-150	Детали автомобилей, аэрокосмические конструкции и усталость от высоких нагрузок

Привод — часть замкнутой системы нагружения

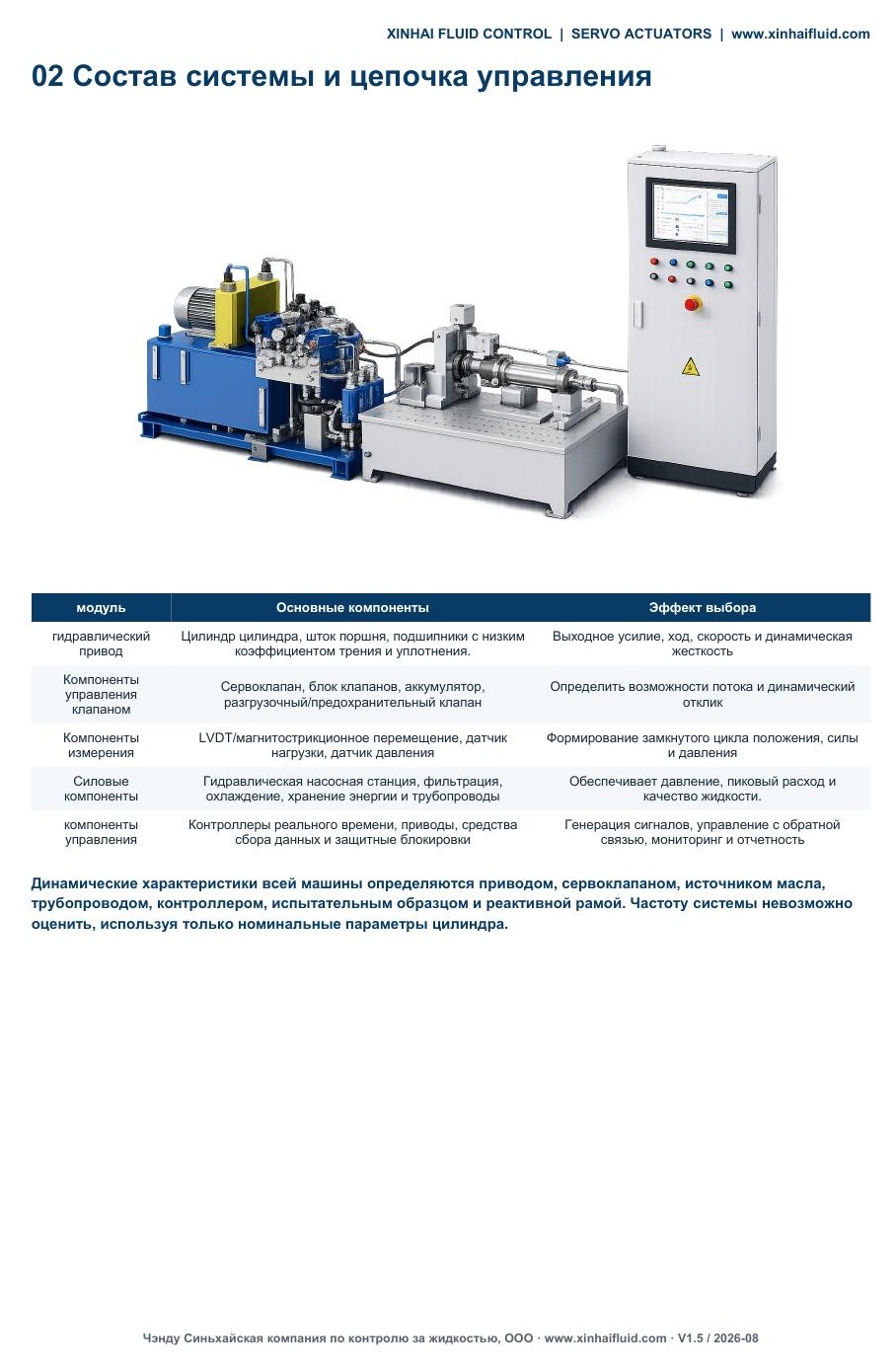

XSA servo actuator system architecture — Привод, управление клапаном, измерение, гидравлическая мощность и управление в реальном времени определяют производительность системы.

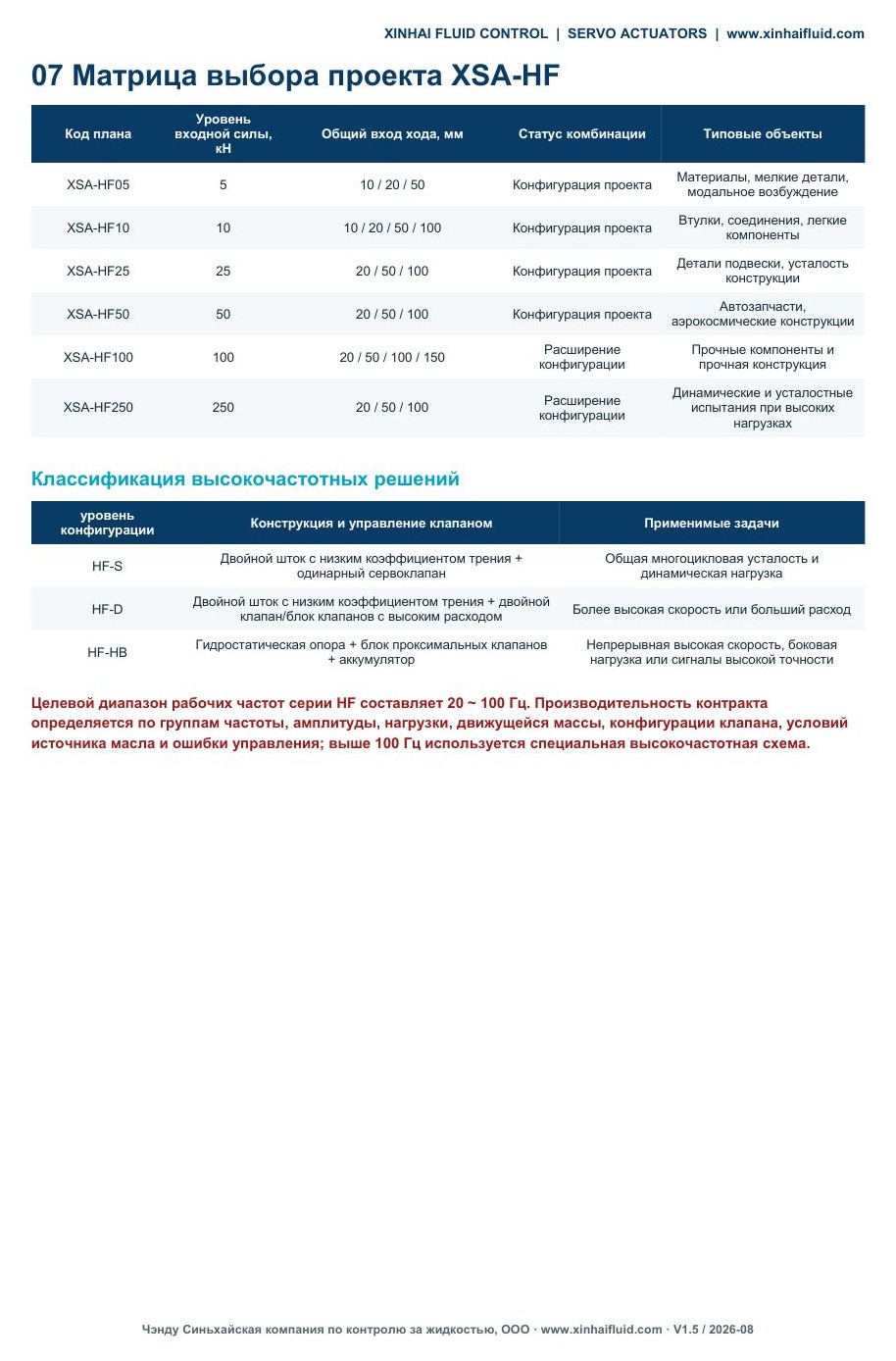

XSA-HF project selection matrix — Матрица ВЧ-сил, хода и структурной конфигурации; полные границы см. в руководстве по выбору.

Конструкция и монтаж

Одиночный стержень, двойной стержень, опора с низким коэффициентом трения или гидростатическая опора; фланец, сферический подшипник, вилка, опора и цапфа.

Обратная связь и управление клапаном

Встроенная обратная связь по положению, усталостные тензодатчики, двухкамерное измерение давления и одно-, двух- или трехступенчатые сервоклапаны.

Данные для запроса

Укажите силу, ход, форму сигнала, частоту, движущуюся массу, условия питания, монтаж, количество циклов и допустимую погрешность.

От задания режима до приёмки

01Определение обязанностиСила, ход, форма волны, частота и движущаяся масса

02Кинематический расчетСкорость, ускорение, расход и гидравлическая мощность

03Конфигурация системыКонструкция, клапаны, датчики, питание и управление

04Производство и интеграцияМеханическая обработка, сборка, очистка и проверка сопряжения

05Принятие проектаПроверка соответствия спецификации проекта
